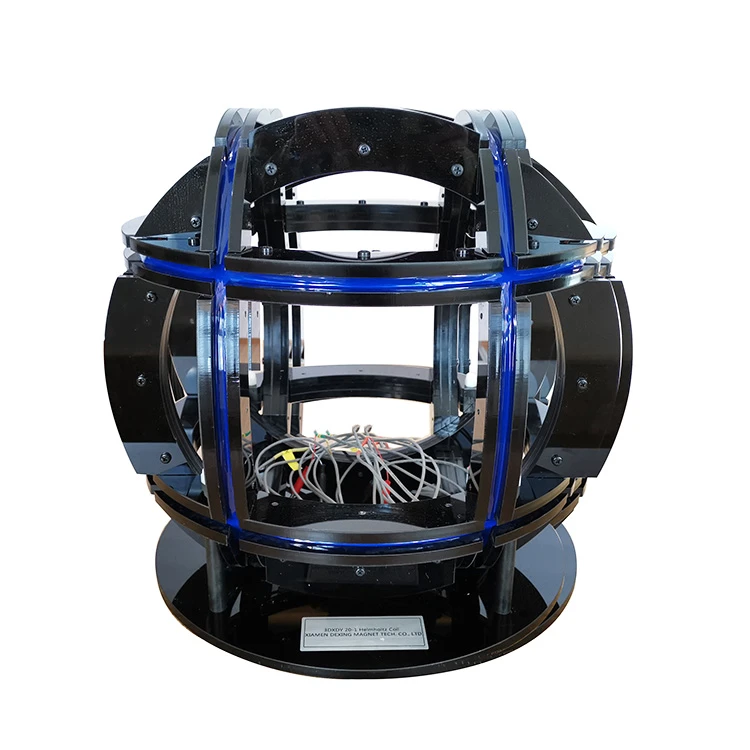

Spolar med 3D lika diameter
Introduktion
3DXHDC tredimensionella ekvidiameter Helmholtz Coil är en utmärkt produkt tillverkad av vårt företag. Denna produkt är speciellt designad med samma diameter, antal varv och spolkonstant i alla tre dimensioner, vilket gör den unik och mycket effektiv.
Denna spole har en unik design som säkerställer att magnetfältet som genereras av den är enhetligt i alla riktningar, vilket gör den lämplig för ett brett spektrum av applikationer. Det används vanligtvis som en kalibreringsstandard för magnetfältsmätningar, magnetiska känslighetsstudier och magnetisk resonanstomografi.
Vår 3DXHDC Helmholtz Coil är gjord av högkvalitativa material, vilket säkerställer att den är hållbar, pålitlig och mycket motståndskraftig mot slitage. Dessutom gör dess kompakta och lätta design den lätt att transportera och installera, vilket gör den till ett idealiskt val för fältarbete.
Sammantaget är 3DXHDC tredimensionella ekvidiameter Helmholtz Coil ett viktigt verktyg för forskare och forskare som arbetar inom magnetism. Dess unika design och högkvalitativa konstruktion gör den till ett idealiskt val för ett brett spektrum av applikationer, och vi är övertygade om att det kommer att leverera utmärkta resultat till våra kunder.
Lämplig för skärmade kammare, simulerar magnetiska fält inuti skärmade kammare; Syftet med tredimensionella magnetfältspolar med samma diameter är: lämpliga för tillämpningar som kräver konsistens i spolkonstanter; Tillämplig för applicering av volymkonsistens i tredimensionella enhetliga områden; Gäller för magnetfältskrav under 2Gs; Diameterintervallet för en tredimensionell spole med lika diameter är 100 mm ~ 1000 mm
Specifikationsparameter för Equal Diameter 3D Helmholtz Coil
| Modell | Diameter | Center magnetisk | Enhetlighet | Enhetlig zonsfär | Varje dimension | Vikt |
| (mm) | fält (Gs) | % | diameter (mm) | effektområde (W) | (kg) | |
| 3DXHDC10-1 | 200 | 1 | 0.1 | 25 | 2 | 1.5 |
| 1 | 50 | |||||
| 3DXHDC12.5-1 | 250 | 1 | 0.1 | 35 | 3 | 2.5 |
| 1 | 60 | |||||
| 3DXHDC15-1 | 300 | 1 | 0.1 | 40 | 4 | 3 |
| 1 | 70 | |||||
| 3DXHDC17.5-1 | 350 | 1 | 0.1 | 50 | 5 | 3.5 |
| 1 | 85 | |||||
| 3DXHDC20-1 | 400 | 1 | 0.1 | 55 | 5 | 4.6 |
| 1 | 100 | |||||
| 3DXHDC22.5-1 | 450 | 1 | 0.1 | 60 | 6 | 9.8 |
| 1 | 110 | |||||
| 3DXHDC25-1 | 500 | 1 | 0.1 | 70 | 7 | 11 |
| 1 | 120 | |||||
| 3DXHDC30-1 | 600 | 1 | 0.1 | 85 | 9 | 16 |
| 1 | 140 | |||||
| 3DXHDC35-1 | 700 | 1 | 0.1 | 100 | 11 | 20 |
| 1 | 170 | |||||
| 3DXHDC40-1 | 800 | 1 | 0.1 | 110 | 15 | 24 |
| 1 | 200 | |||||
| 3DXHDC45-1 | 900 | 1 | 0.1 | 120 | 18 | 32 |
| 1 | 220 | |||||
| 3DXHDC50-1 | 1000 | 1 | 0.1 | 140 | 20 | 40 |
| 1 | 250 |
Typiska fall
|
Modell |
Parametrar |
Referensbild |
|
3DXHDC12.5-1 |
Tredimensionell sfärisk spolediameter på 250 mm, 1Gs per dimension; Enhetlig zondiameter: 35 mm; Enhetlighet: 0,1 %; Strömförsörjning per dimension: 3W; Använd i en skärmad cylinder (diameter: 300 mm). |
|
|
3DXHDC50-1 |
Diametern på den tredimensionella spolen med lika diameter är 1 meter; Den högsta magnetfältstyrkan för en axel är 100,000 nT; Justeringssteget 1-2nT kan realiseras med mät- och kontrollmjukvaran och strömförsörjningen med hög precision för kontrollfältet. Detta system används för att simulera reproduktionen av ett geomagnetiskt fält, och det kan även användas för aktiv avskärmning av en geomagnetisk miljö. Enhetlig zon: Φ125*125mm; Enhetlighet: 0,1 %; Strömförsörjning: 20W. |
|
|
3DXHDC15-1 |
Tredimensionell lika diameter är 300 mm; Genererar ett lågt svagt magnetfält på 125KHz för detektering av fjärrstyrda bilnycklar; Den tredimensionella spolkonstanten är densamma, och motståndet och antalet varv är samma; Enhetlig zon: Φ70*70mm; Enhetlighet: 1%. |
|
|
3DXHDCF15-1 |
Tredimensionell lika diameter är 300 mm; Genererar ett lågt svagt magnetfält på 125KHz för detektering av fjärrstyrda bilnycklar; Den tredimensionella spolkonstanten är densamma, och motståndet och antalet varv är samma; Enhetlig zon: Φ70*70mm; Enhetlighet: 1 % W.. |
|
Referenskunder:
4.1McGill Universitet
4.2 University of Leeds
4.3 University of Utah
4.4 University of Memphis
4.5 University of York
4.6Seouls nationella universitet
4.7 Universitet av York
4.8 University of Illinois
